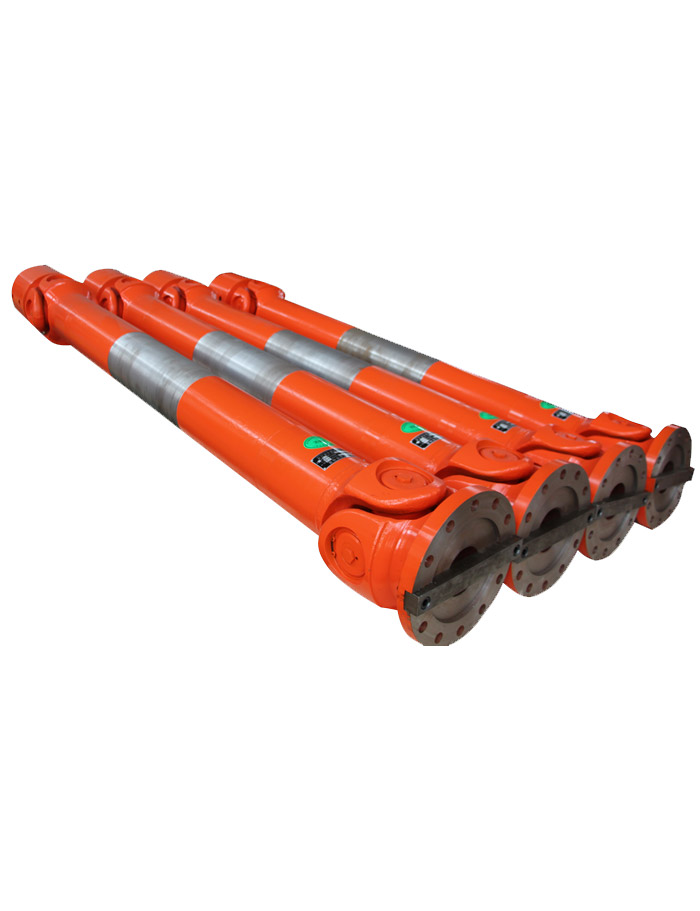

結構形式
C型--無伸縮單元結構短型

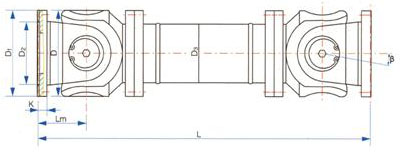

D型--無伸縮單元結構長型

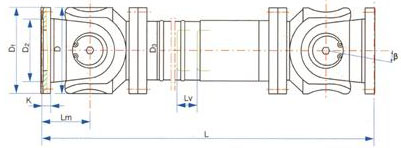

E型--可伸縮單元結構型
端面齒法蘭螺栓孔布置
注:1.上表中各代號含義如下:

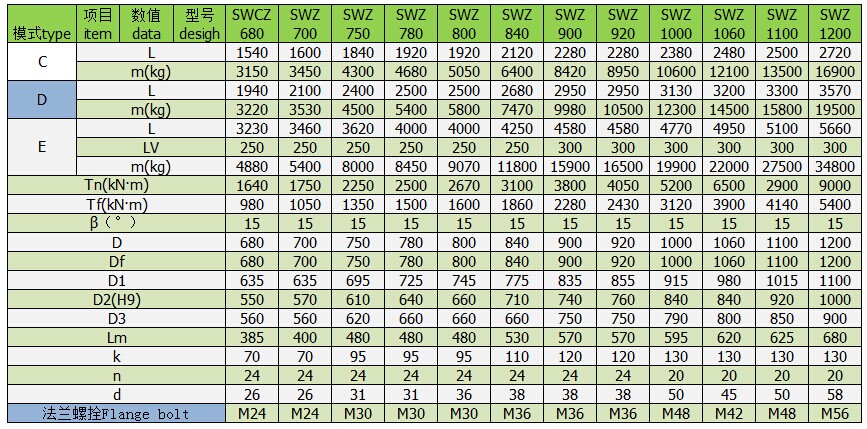

L --標準長度,對可伸縮型而言,長度L系縮短狀態下的最小長度;
Lv--伸長量;
m--質量;
Tn--公稱轉矩(取屈服轉矩的50%);
Tf--疲勞轉矩,即在變彎負荷作用下按疲勞強度確定的許用轉矩;
?--最大軸線折角;
mL--增長100mm的質量。
2.上表中未注明計量單位者按毫米計;
3.用戶需要改變標準長度,伸縮量和法蘭型式尺寸時,請和我廠商定。
