一、適用范圍：

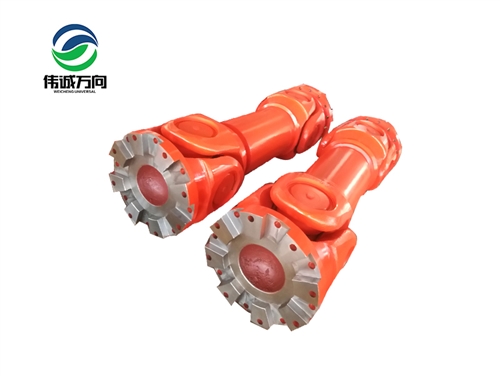

SWC中型萬向聯軸器主要適用于軋鋼機、穿孔機、矯直機、破碎機和船舶驅動等機械使用場合，是應用廣泛的萬向軸產品系列。其法蘭直徑為160-620mm，傳遞額定轉矩范圍16-1000kN.m，軸線折角為15°。

二、結構特點：

1、萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。

2、中型萬向聯軸器的特點是：具有結構緊湊，傳動扭矩大，使用壽命長，能長期在惡劣工況因素下使用等優點。

三、選型與保養：

根據JB5513-91標準，SWC-Ⅰ和SWC型萬向聯軸器參考按下列方法選型：

計算轉矩由式(1)、式(2)或式(1)、式(3)求出：

1）式中：Tc — 計算轉矩，N·m；

T — 理論轉矩，N·m；
